Umbau ICExperimental

Update: 19. Juli 2010

Umbau des ICExperimental (#3671) auf mtc21-Hauptplatine für moderne Digitaldecoder mit Sound und Decoder-Spannungspuffer. Außerdem bekommen die Zwischenwaggons eine LED-Innenbeleuchtung und die Triebköpfe ein LED-Spitzenlicht, um die Stromaufnahme zu reduzieren.

Die 8-polige Kupplung ist über ein Flexkabel an die Hauptplatine gelötet, die einen MM-Decoder enthält. Ich habe die Platine vollständig entfernt und nur das Flexkabel vorsichtig abgelötet, weil ich die weiterverwenden wollte.

Das Flexkabel habe ich dann an eine passend zugeschnitte Lochrasterplatine gelötet. Hier ist die Belegung der 8-poligen Kupplung:

Belegung der 8-poligen Kupplung (von oben):

  1. Motoranschluss 1
  2. Motoranschluss 2
  3. Schleifer Triebkopf 2
  4. Schiene
  5. Spitzenlicht Triebkopf 2
  6. U+ (Decoderspannung)
  7. Schlusslicht Triebkopf 2
  8. Innenbeleuchtung

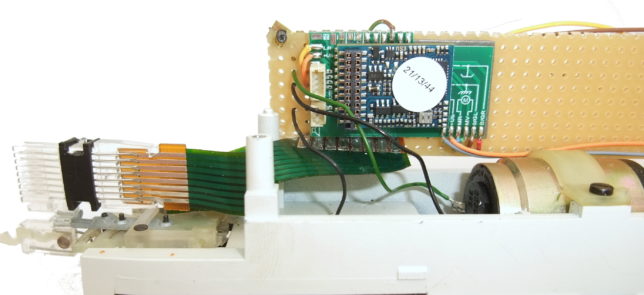

Flexkabel an Lochrasterplatine

Unter die Lochrasterplatine ist eine Märklin MTC21 Adapterplatine geklebt. Ich verwende diese Adapterplatine gerne, weil sie Anschlussbuchsen für einen Lautsprecher und für die SUSI-Schnittstelle enthält. Die SUSI-Schnittstelle werde ich noch verwenden, dazu aber später mehr.

Da ich auf eine Schleiferumschaltung verzichte, werden alle 8 Pole des Flexkabels 1:1 mit den entsprechenden Kontakten auf der MTC21-Adapterplatine verbunden. Die beiden Motoren in den beiden Triebköpfen werden parallel angeschlossen.

Pufferschaltung

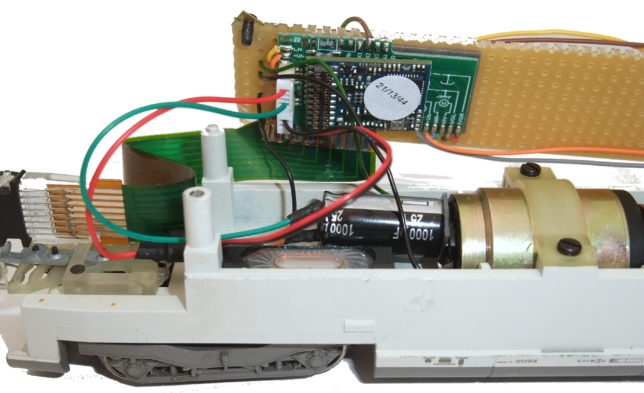

An die SUSI-Schnittstelle schließe ich die Elko-Pufferschaltung an. Ein 1.000 µF Elko (ca. 10mm Durchmesser) findet noch zwischen Fahrzeugboden und Decoder Platz. Im Vordergrund habe ich auch schon einen Lautsprecher eingeklebt:

Spitzenlicht

Das Spitzenlicht und rote Schlusslicht habe ich auf LED umgebaut. Dabei habe ich die originalen Lampensockel weiterverwendet. Die Vorwiderstände für die LEDs finden auf der Lochrasterplatine Platz.

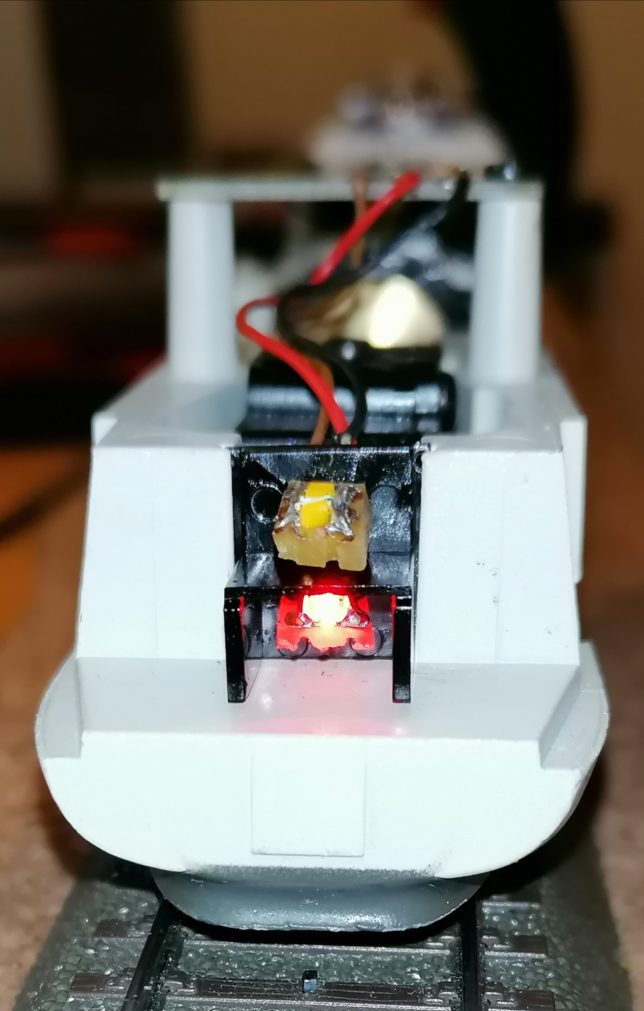

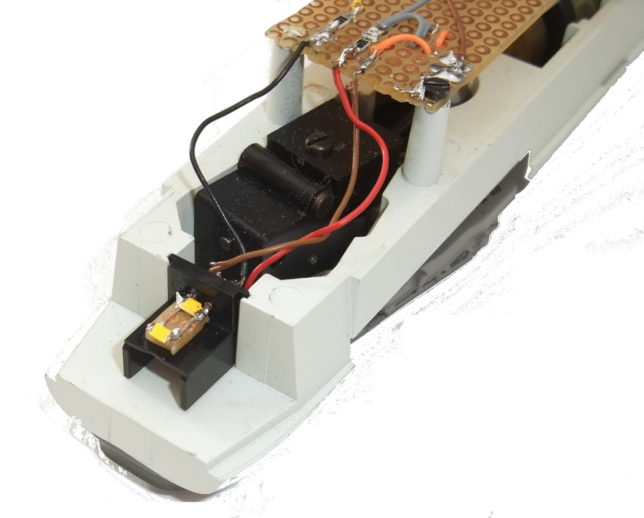

Spitzenlicht mit LED

LED Innenbeleuchtung

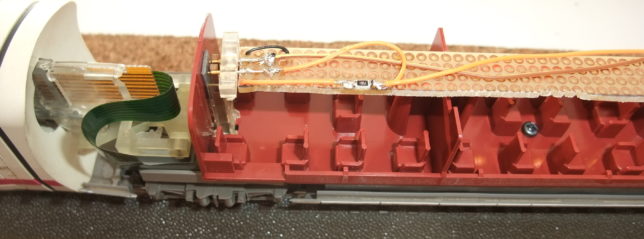

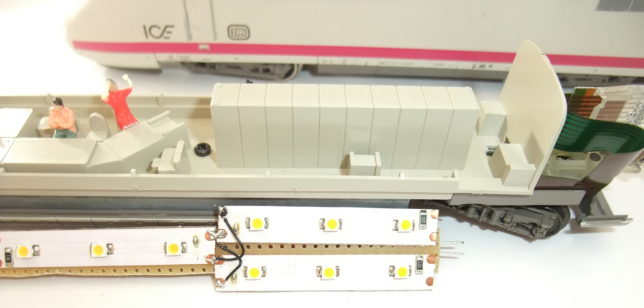

Die Innenbeleuchtung zieht mit den zwei Glühlämpchen pro Waggon schon ziemlich viel Strom. Das belastet den Decoder und die Zentrale. Daher habe ich für die Innenbeleuchtung der Waggons Lochrasterplatinen in passend lange Streifen geschnitten und mit LED-Stripes beklebt. Es passen drei Abschnitte in einen Waggon, also jeweils 9 LEDs.

Da die LED-Stripes sehr hell sind, habe ich nochmal einen 1,5 kOhm Widerstand vor die LED-Stripes geschaltet.

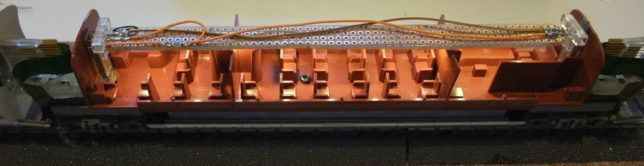

Beim Messgerätewagen (?) musste ich die Beleuchtung etwas ändern, weil auf einer Seite der Geräteschrank in der Mitte die Beleuchtung abdeckt. Daher habe ich jeweils einen Streifen nach links bzw. rechts aus der Mitte versetzt eingesetzt, um den Gang vor dem Schrank gut auszuleuchten:

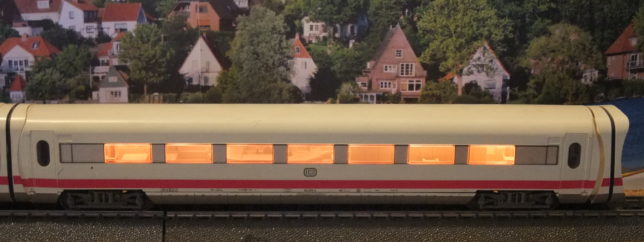

Messgerätewagen vor dem Umbau auf LED

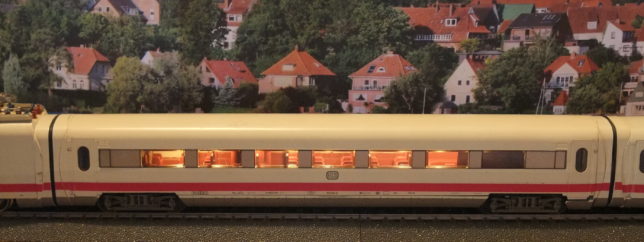

Links mit LED, rechts der Messgerätewagen mit Glühbirnen vor dem Umbau

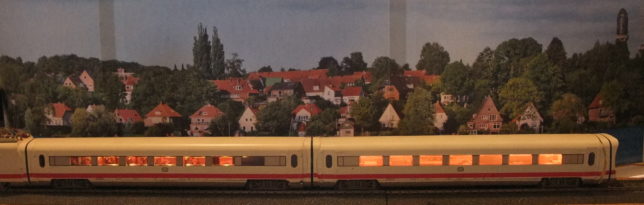

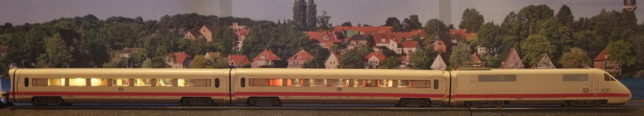

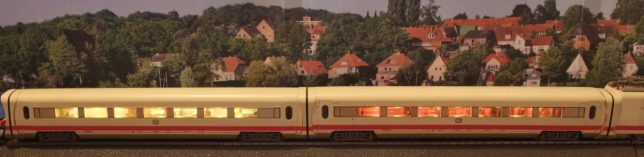

Und nach dem Umbau auf LED (links Messgerätewagen)

Umbau zweiter Triebkopf

Der Umbau des 2. Triebkopfs gestaltet sich erwartungsgemäß sehr einfach, da hier die Hauptplatine nicht getauscht werden muss. Die Vorwiderstände für das LED-Spitzenlicht habe ich auf der Hauptplatine untergebracht und dazu kleine Lücken in die Leiterbahnen gekratzt:

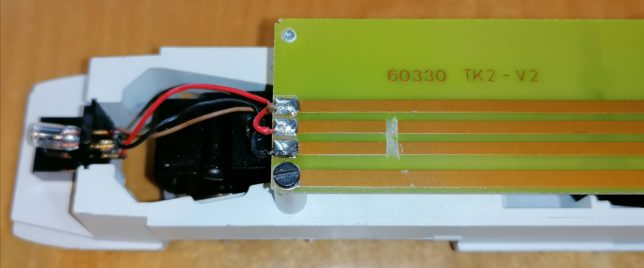

Leiterbahnen für Spitzenlicht und Rücklicht mit Lücke für LED-Vorwiderstände

Da die Leiterbahnen mit einem Schutzlack überzogen sind, muss man die Kontaktstellen, an denen man die SMD-Widerstände anlöten möchte, freikratzen, bis die Kupferleiterbahn schön metallisch glänzt:

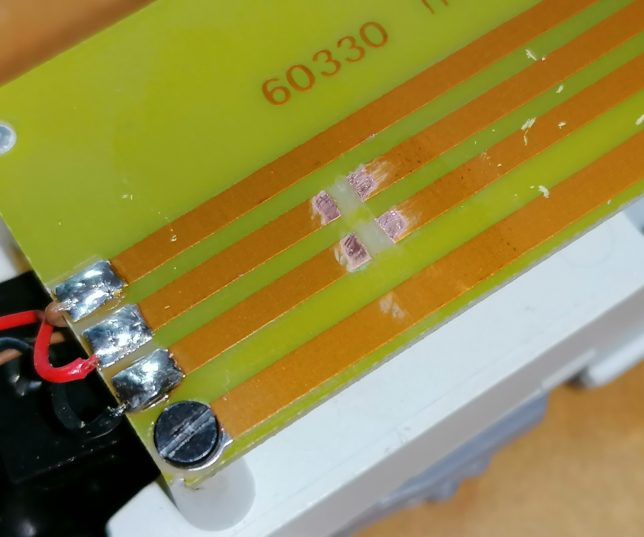

Leiterbahn mit freigekratzen Lötstellen

Jetzt können die SMD-LEDs aufgelötet werden:

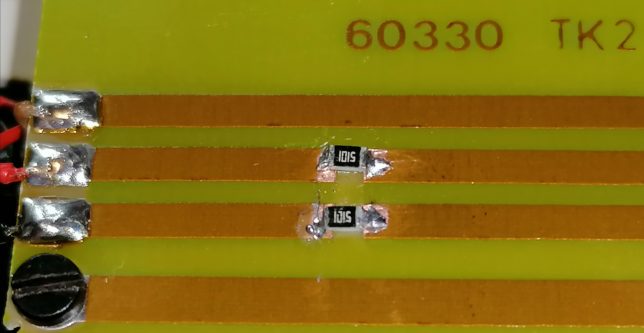

Leiterbahnen mit aufgelöteten SMD-Widerständen

Das Spitzenlicht wird wieder wie beim ersten Triebkopf mit kleinen Lochrasterplatinen umgesetzt, die wie die Glühbirnchen in die jeweils 2-poligen Stecksockel gesteckt werden, oben warm-weiß, unten rot:

Lochrasterplatinen mit SMD-LED

Motoren

Ab Werk ist der ICExperimental 3371 mit jeweils einem 2230U012S Glockenankermotor pro Triebkopf ausgerüstet. Dieser treibt jeweils ein Drehgestell über eine Kardanwelle an. Der Motor ist mit einer 6,5 mm breiten und 16,8 mm im Durchmesser großen Schwungmasse ausgerüstet.

Leider zeigte sich bei meinem ICExperimental, dass einer der beiden Faulhabers defekt ist und nicht mehr die volle Geschwindigkeit erreicht, mehr Strom zieht und deutlich kürzer ausläuft. Das machte sich dann auch im Fahrverhalten deutlich bemerkbar. Der Zug fuhr ruckelig und mit Geschwindigkeitssprüngen.

Daher habe ich in einen Triebkopf einen Märklin-Motor mit 17 mm Durchmesser eingebaut. Für einen oprdentlichen Sitz habe ich einen Adapter-Ring gedruckt, in den der Motor gesteckt wird:

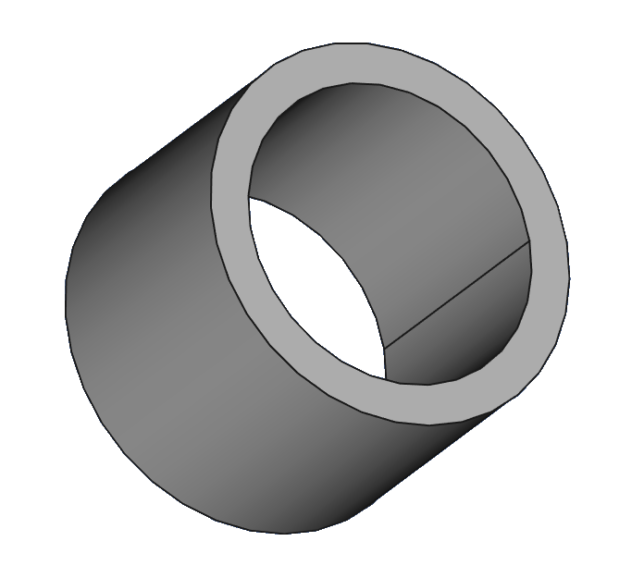

Motoradapter 22 auf 17 mm Durchmesser

Etwas kritisch ist natürlich der parallele Betrieb von zwei völlig unterschiedlichen Motortypen, Eisenkern-loser Glockenanker-Motor mit einem Eisenkern-DC-Motor. Aber die ersten Fahrtests im Langsambereich und beim Anfahren bescheinigen dieser Kombi gute Fahreigenschaften. Die Vmax konnte ich noch nicht testen.

Alternativ kann man natürlich auch einen neuen Faulhaber-Motor kaufen, der Motortyp ist noch erhältlich, schlägt aber mit rund 60€ zu Buche!

Alternativen

Wer etwas weniger Basteln möchte und eine professionelle Lösung vorzieht, der kann von Digital-Bahn diesen Umbausatz ordern:
https://digital-bahn.de/shopping/ice_mtc

Den Umbau der Innenbeleuchtung und des Spitzenlichts auf LED würde ich aber trotz der AUX-Verstärkung empfehlen, um die Gesamt-Stromaufnahme zu reduzieren, außerdem wird so der Pufferelko besser genutzt.

Demo-Video
