365 709-5 – Decoderumbau mit Sichtmelder

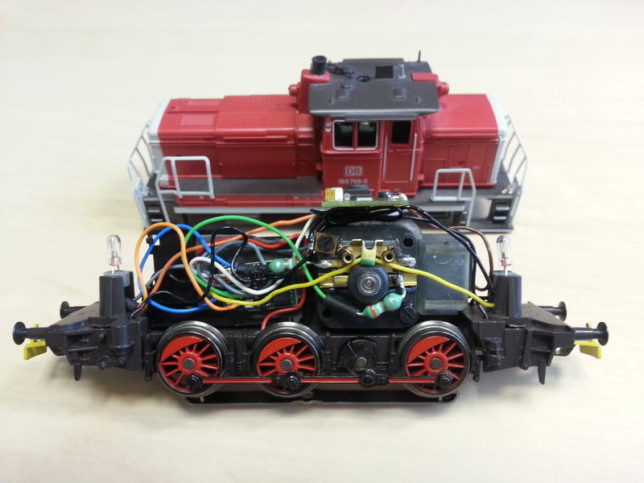

Nachdem ich eine sehr gut erhaltene und kaum gefahrene 365 709-5 (Märklin 34641) für 35€ kaufen konnte, habe ich diese mit einem einfachen Doehler&Haass DH16A-0 Lokdecoder umgebaut. Der Motor wurde mit einem Esu Hamomagnet zum Gleichstrommotor umgebaut, Motorschild und Getriebelager der Ankerwelle jeweils mit einem Kugellager versehen.

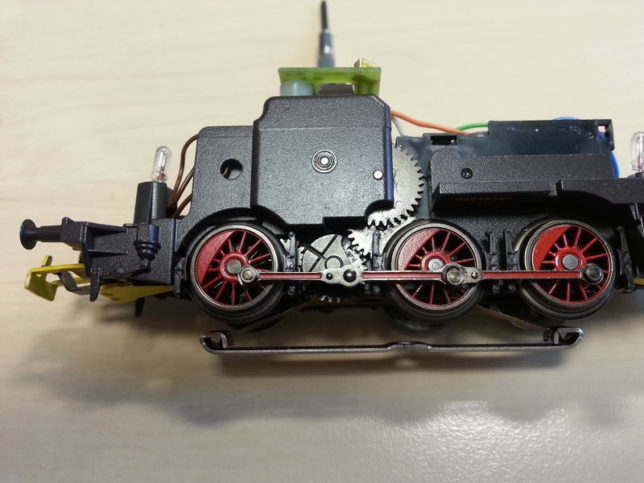

Kugellager im Getriebeblock:

Kugellager im Motorschild:

Der D&H DH16A-0 besitzt neben den Lichtausgängen LV/LH vier verstärkte Ausgänge. AUX1 habe ich für die Beschaltung des Sichtmelders verwendet, AUX3/4 sind mit der Telex vorne/hinten verbunden, wobei ich die Telex nicht gegen Decoder-Plus sondern gegen Gleismasse angeschlossen habe. Die halbwellige Spannung beugt einer Magnetisierung der Telex vor.

Mit F1 / F5 wird die Telex vorne/hinten geschaltet und der Kupplungswalzer ausgelöst.
Mit F2 lässt sich der Sichtmelder einschalten.
F4 schaltet den Rangiergang und Rangierbeleuchtung (Spitzenlicht beidseitig)
F6 schaltet die ABV ab.
